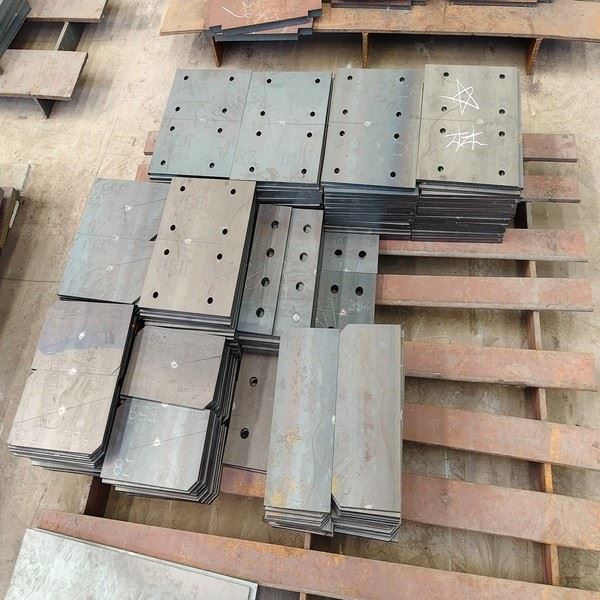

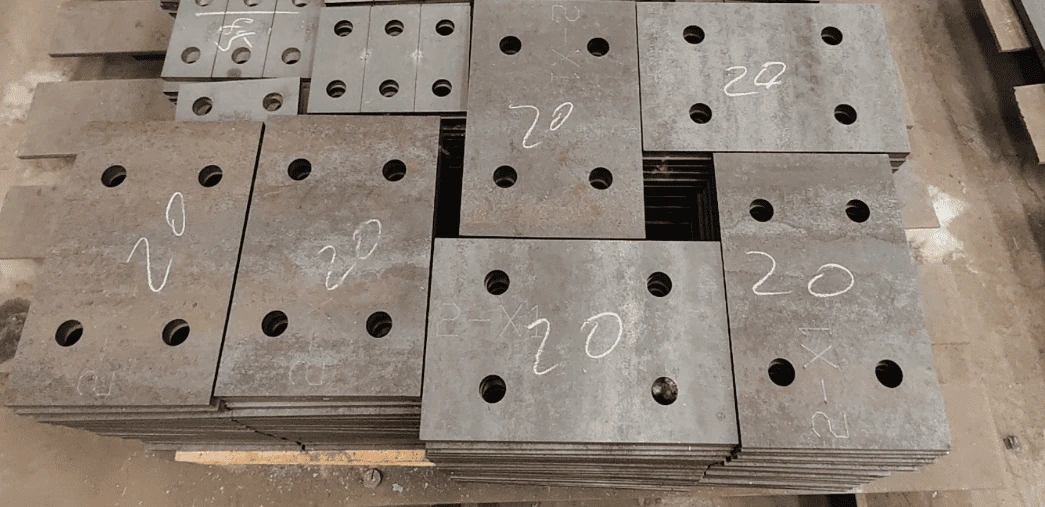

แผ่นฐานเหล็กสำหรับงานหนัก-แบบกำหนดเองของเราผลิตขึ้นตรงตามแบบโครงการของคุณ- ซึ่งครอบคลุมขนาดที่ไม่ใช่-ขนาดมาตรฐาน เกรดวัสดุมาตรฐานหลาย- (ASTM/EN/GB/JIS) -รูปแบบรูสลักเกลียวเฉพาะของโครงการ การกำหนดค่าตัวทำให้แข็ง และแผนการรักษาพื้นผิวที่ปรับให้เหมาะกับสภาพแวดล้อมการบริการ เพลตฐานทุกชุดจัดส่งพร้อมกับใบรับรองวัสดุ MTC ฉบับสมบูรณ์ บันทึกการปฏิบัติตามข้อกำหนดการเชื่อม AWS D1.1 และ-การสนับสนุนการตรวจสอบโดยบุคคลที่สาม
แผ่นฐานเหล็กสำหรับงานหนัก-แบบกำหนดเองคืออะไร
แผ่นฐานเหล็กสำหรับงานหนัก-สั่งทำพิเศษนั้นเป็นแผ่นเหล็กประดิษฐ์ที่มีความหนา-และแม่นยำ ซึ่งทำหน้าที่เป็นส่วนเชื่อมต่อการรับน้ำหนักที่สำคัญ-ระหว่างเสาเหล็กโครงสร้างและฐานรากคอนกรีต ต่างจากแผ่นฐานมาตรฐานบาง (10-25 มม.) แผ่นสำหรับงานหนักมีความหนาตั้งแต่ 40 มม. ถึงมากกว่า 120 มม. ออกแบบมาเพื่อถ่ายเทแรงตามแนวแกนขนาดใหญ่ แรงเฉือนสูง และโมเมนต์การโค้งงอที่สำคัญจากเสาไปยังฐานรากโดยไม่เกิดความเสียหาย
ในระบบโครงสร้าง แผ่นฐานจะทำหน้าที่สามอย่างพร้อมกัน:
| การทำงาน | มันทำงานอย่างไร | ความล้มเหลวหากไม่มี |
|---|---|---|
| การกระจายโหลด | กระจายแรงตามแนวแกนของคอลัมน์แบบเข้มข้นไปบนพื้นที่รับน้ำหนักคอนกรีตขนาดใหญ่ ช่วยลดความเค้นของแบริ่งให้ต่ำกว่าความแข็งแรงของการออกแบบคอนกรีต | การบดอัดคอนกรีต การทรุดตัวของฐานราก ความไม่มั่นคงของคอลัมน์ |
| ความต้านทานช่วงเวลา | ด้วยสลักเกลียว ทำให้เกิดแรงคู่: แรงอัดที่ด้านหนึ่ง (แบริ่งกับคอนกรีต) ความตึงที่อีกด้านหนึ่ง (สลักเกลียวในการยก) ต้านทานโมเมนต์การดัดงอ | การหมุนฐานคอลัมน์ การเคลื่อนตัวของโครงสร้าง การเชื่อมต่อล้มเหลว |
| การโอนแรงเฉือน | ถ่ายโอนแรงเฉือนแนวนอนจากเสาไปยังฐานรากผ่านการเสียดสีระหว่างแผ่นกับยาแนว/คอนกรีต หรือผ่านแป้นเฉือนแบบเชื่อมสำหรับแรงเฉือนสูง | ฐานเสาเลื่อน แรงเฉือนขัดข้องเมื่อเชื่อมต่อ |
ประเภทของแผ่นฐานแบบกำหนดเองที่เราผลิต
| พิมพ์ | คำอธิบาย | ความหนาทั่วไป | แอปพลิเคชัน |
|---|---|---|---|
| แผ่นฐานแบน | แผ่นแบนเดี่ยวพร้อมรูสลักเกลียวไม่มีตัวทำให้แข็ง การออกแบบที่เรียบง่ายที่สุดสำหรับการโหลดตามแนวแกนโดยมีช่วงเวลาน้อยที่สุด | 20-50มม | เสาขนาดเบาถึงขนาดกลาง เสาภายใน ฐานอุปกรณ์ |
| แผ่นฐานแข็ง | แผ่นเรียบที่มีแผ่นทำให้แข็งแนวตั้ง (เป้าเสื้อกางเกง) เชื่อมระหว่างหน้าแปลนคอลัมน์และแผ่นฐาน เพิ่มความต้านทานการดัดงอที่มีประสิทธิภาพ ช่วยให้แผ่นบางลงหรือความจุโมเมนต์สูงขึ้น | 30-80มม | เสาสูง- เฟรมรับแรงลม- เฟรมโมเมนต์แผ่นดินไหว |
| แผ่นฐานแบบฝัง | แผ่นเพลทหล่อเข้ากับฐานคอนกรีตด้วยสลักเกลียวและกุญแจตัด ความคงที่สูงสุดและการถ่ายโอนโมเมนต์ | 40-100มม | โซนแผ่นดินไหว การเชื่อมต่อช่วงเวลาสูง- สะพานตอม่อ |
| ฐานแผ่นสมอ | แผ่นหนาที่มีสลักเกลียวทะลุ-เชื่อมต่อกับแผ่นยึดที่ฝังอยู่ในฐานราก ใช้สำหรับแรงยกที่สูงมาก | 50-120มม | เสาส่งสัญญาณ ฐานกังหันลม โครงสร้างป้ายสูง / |
| แผ่นฐานยาแนว | แผ่นเพลทตั้งอยู่บนชั้นยาแนวที่ไม่หดตัว-ระหว่างแผ่นกับคอนกรีต ปรับปรุงความสม่ำเสมอของตลับลูกปืนและช่วยให้สามารถปรับระดับได้ | 25-80มม | เครื่องจักรอุตสาหกรรม อาคาร-สำเร็จรูป การปรับปรุงฐานเสา |
การใช้แผ่นฐานเหล็ก
อาคารสูง-:แผ่นฐานหลักสำหรับเสาเหล็กโครงสร้างขนาดใหญ่
โรงงานอุตสาหกรรมและโรงกลั่น :แผ่นยึดสำหรับงานหนัก-สำหรับเครื่องจักรและโครงสร้างที่เสี่ยงต่อการสั่นสะเทือน-
โครงการโครงสร้างพื้นฐาน:แผ่นเชื่อมต่อท่าเรือสะพานและฐานป้ายทางหลวง
การจัดวางคลังสินค้า:ฐานรองรับศูนย์กระจายสินค้าขนาดใหญ่-
สิ่งที่เราสามารถปรับแต่งได้?
| การปรับแต่ง | รายละเอียด |
|---|---|
| เรขาคณิตของแผ่น | สี่เหลี่ยม สี่เหลี่ยมจัตุรัส วงกลม -รูปตัว L -รูปตัว T รูปร่างไม่สม่ำเสมอแบบกำหนดเอง ความหนา 10-120มม.+. ขนาดสูงสุด 3000×3000มม. |
| รูสลักเกลียว | กลมมาตรฐาน เจาะรู (กลมยาว) เจาะรู เค้าโครงหลายรู-แบบกำหนดเอง พิกัดความเผื่อตำแหน่ง ±0.5 มม. เส้นผ่านศูนย์กลางของสลักเกลียว M16-M72 |
| แผ่นทำให้แข็ง | เป้าเสื้อกางเกงแนวตั้งเชื่อมระหว่างเสาและแผ่นฐาน ซี่โครงเดี่ยว สอง หรือหลาย- ต่อหน้าแปลน ตามคู่มือการออกแบบ AISC 1 |
| เฉือนคีย์และพิเศษ | แป้นเฉือนแบบเชื่อมสำหรับการถ่ายโอนน้ำหนักในแนวนอน รูยาแนว ตัวเชื่อมสำหรับยก คุณสมบัติการฝังแบบกำหนดเอง |
กรณีส่งออกแผ่นฐานแบบกำหนดเองของเรา
| ปี | โครงการ | ปริมาณ | วัสดุ | การรักษาพื้นผิว | ปลายทาง |
|---|---|---|---|---|---|
| 2026 | การขยายโรงกลั่นในตะวันออกกลาง - รูปแบบพุก 8 โบลต์แบบกำหนดเองพร้อมตัวทำให้แข็งแบบเชื่อม | 340 ชิ้น | ASTM A572 Gr50 | การชุบสังกะสีแบบจุ่มร้อน- (ISO 1461) | ซาอุดีอาระเบีย |
| 2023 | โครงสร้างอาคารพาณิชย์เอเชียตะวันออกเฉียงใต้ - 12 พร้อมตัวทำให้แข็งและรูยาแนว มีเครื่องหมาย CE | 1,200 ชิ้น | EN S355JR | สีรองพื้นอีพ็อกซี่ Sandblast Sa 2.5 + + สีทับหน้า PU | ฟิลิปปินส์ |
| 2021 | การเชื่อมต่อท่าเรือสะพาน - เหล็กผุกร่อนพร้อมปุ่มรับแรงเฉือนสำหรับการรับแรงแผ่นดินไหว | 48 ชิ้น | มาตรฐาน ASTM A588 | ไม่มี (คราบผุกร่อนตามธรรมชาติ) | แคนาดา |
| 2020 | ระบบจัดเก็บสินค้าในคลังสินค้า - รูปแบบมาตรฐาน 4 โบลต์สำหรับศูนย์กระจายสินค้า | 2,500 ชิ้น | จีบี Q355B | สีรองพื้นอีพ็อกซี่ Sandblast Sa 2.5 + + สีทับหน้า PU (DFT 120μm) | ออสเตรเลีย |
ทำไมถึงเลือกพวกเรา?
วิศวกรรม-ขับเคลื่อนการผลิต
请替换当前内容 ตั้งอยู่ใน 27 เมืองทั่วโลก โดยมีศูนย์จัดส่ง 50 แห่ง ความสามารถในการจัดส่งภายใน 7x24 ชั่วโมง เป็นพันธมิตรที่ดีที่สุดสำหรับโลกาภิวัตน์ขององค์กร
การเจาะรูที่แม่นยำ
รูสลักเกลียวนั้นเจาะด้วย CNC- โดยมีพิกัดความคลาดเคลื่อนของตำแหน่ง ±0.5 มม. และแต่ละเพลตได้รับการตรวจสอบโดยการวัดแบบพิกัด ซึ่งช่วยลดโอกาสที่-การทำงานซ้ำที่ไซต์งาน การปรับเปลี่ยนฐานราก หรือการปฏิเสธเพลตฐาน
โซลูชันครบวงจร-เดียว
ตั้งอยู่ใน 27 เมืองทั่วโลก โดยมีศูนย์จัดส่ง 50 แห่ง ความสามารถในการจัดส่งภายใน 7x24 ชั่วโมง เป็นพันธมิตรที่ดีที่สุดสำหรับโลกาภิวัตน์ขององค์กร
โซลูชันครบวงจร-เดียว
ตั้งอยู่ใน 27 เมืองทั่วโลก โดยมีศูนย์จัดส่ง 50 แห่ง ความสามารถในการจัดส่งภายใน 7x24 ชั่วโมง เป็นพันธมิตรที่ดีที่สุดสำหรับโลกาภิวัตน์ขององค์กร
การบรรจุและจัดส่งแผ่นฐานแบบกำหนดเอง
การป้องกันพื้นผิว:ใช้น้ำมันป้องกันสนิม- โดยมีกระดาษป้องกันสนิม-หรือฟิล์มพลาสติกเป็นตัวกั้นความชื้น
การสนับสนุน Dunnage:บล็อกไม้หรือแท่นไม้-ที่ทำจากเหล็ก-วางไว้ด้านล่างเพื่อยกแผ่นให้สูงขึ้น เพื่อป้องกันความชื้นจากน้ำใต้ดิน
การรวมกลุ่มภายนอก:สายรัดเหล็กบรรจุแรงดึงสูง-ถูกติดไว้ในรูปแบบกากบาท- โดยมีตัวป้องกันขอบที่มุมเพื่อป้องกันรอยขีดข่วน
การต่อต้าน-การรักษาความปลอดภัยกะ:สายรัดวงล้อ แผ่นกันลื่น- หรือลิ่มไม้จะยึดแผ่นฐานไว้ในรถเพื่อป้องกันการลื่นไถลระหว่างการเบรกกะทันหัน
คำถามที่พบบ่อย
ถาม: คุณยอมรับรูปแบบการวาดภาพแบบใด
ตอบ: DWG, DXF, STEP, IGES และ PDF ระบบ CAD/CAM ของเรารองรับการแปลงรหัสเครื่อง CNC โดยตรง สามารถใช้-ภาพร่างที่วาดด้วยมือซึ่งมีขนาดเป็นใบเสนอราคาเริ่มต้นได้
ถาม: คุณให้บริการจัดส่งกับ MTC หรือไม่
ก. ใช่. การจัดส่งทุกครั้งจะมีใบรับรองการทดสอบโรงงานตามมาตรฐาน EN 10204 3.1 (มาตรฐาน) หรือ 3.2 (บุคคลที่สาม-ที่ตรวจสอบโดย BV/SGS/TUV ตามคำขอ) MTC บันทึกองค์ประกอบทางเคมีและคุณสมบัติทางกลที่ตรวจสอบย้อนกลับได้จากค่าความร้อน
ถาม: คุณสามารถจัดเตรียม-การตรวจสอบก่อน-การจัดส่งโดยบุคคลที่สามได้หรือไม่
ก. ใช่. เราทำงานร่วมกับ SGS, Bureau Veritas และ TUV เป็นประจำเพื่อ-ตรวจสอบการจัดส่งที่โรงงานของเรา PSI ครอบคลุมการตรวจสอบมิติ การเชื่อม NDT การรักษาพื้นผิว การบรรจุ และการตรวจสอบเอกสาร รายงานการตรวจสอบจะออกก่อนการบรรทุกตู้คอนเทนเนอร์
