ปัจจัยที่ต้องพิจารณาในขณะที่เลือกเครื่องแลกเปลี่ยนความร้อนที่เหมาะสม

เครื่องแลกเปลี่ยนความร้อนมีบทบาทสำคัญในกระบวนการทางอุตสาหกรรมจำนวนมากโดยอำนวยความสะดวกในการถ่ายเทความร้อนระหว่างของเหลวตั้งแต่สองชนิดขึ้นไป อุปกรณ์ที่จำเป็นเหล่านี้ช่วยเพิ่มประสิทธิภาพในอุตสาหกรรมต่างๆ มากมาย ไม่ว่าจะใช้ในการทำความเย็นก๊าซเผาไหม้ในโรงไฟฟ้า การทำความร้อนน้ำป้อนในโรงกลั่น หรือการระเหยสารในโรงงานเคมี

GNEE ในฐานะผู้ผลิตเครื่องแลกเปลี่ยนความร้อนชั้นนำในอินเดีย ได้มอบโซลูชันคุณภาพสูง-ให้กับอุตสาหกรรมที่สำคัญมานานกว่าสี่ทศวรรษ เราผลิตเครื่องแลกเปลี่ยนความร้อนที่ปรับแต่งได้ตามมาตรฐานทั่วโลกในโรงงานผลิตขนาดใหญ่ที่ทันสมัย ​​พร้อมด้วยห้องปฏิบัติการทดสอบและควบคุมคุณภาพภายใน-เพื่อตอบสนองความต้องการของลูกค้าของเรา

เครื่องแลกเปลี่ยนความร้อนช่วยให้ของเหลวสามารถส่งความร้อนได้โดยไม่ต้องสัมผัส ช่วยให้สามารถถ่ายโอนพลังงานความร้อนจากสารหรือกระบวนการที่ร้อนกว่าไปยังสารที่เย็นกว่าหรือในทางกลับกัน เครื่องแลกเปลี่ยนความร้อนมีบทบาทสำคัญในการดำเนินงานทางอุตสาหกรรมต่างๆ โดยการปรับอุณหภูมิสำหรับการใช้งานต่างๆ

พลังงาน ปิโตรเคมี น้ำมันและก๊าซ อาหารและเครื่องดื่ม และอุตสาหกรรมอื่นๆ ใช้เครื่องแลกเปลี่ยนความร้อน นอกจากนี้ เครื่องแลกเปลี่ยนความร้อนยังใช้ในโรงงานผลิตไฟฟ้าสำหรับการผลิตไอน้ำ การระบายความร้อนด้วยก๊าซไอเสีย และการทำความร้อนให้กับน้ำป้อน นอกจากนี้ ตัวแลกเปลี่ยนความร้อนยังใช้ในอุตสาหกรรมต่างๆ เช่น การกลั่นน้ำมันเพื่อให้ความร้อนน้ำมันดิบล่วงหน้า และการปรับก๊าซไอเสียจากเตาเผา การใช้งานทั่วไปอื่นๆ ได้แก่ การผลิตไอน้ำ การต้ม การควบแน่น การนำความร้อนกลับคืน และการลดก๊าซในกระบวนการทางความร้อนที่หลากหลาย

การเลือกเครื่องแลกเปลี่ยนความร้อนที่เหมาะสมสำหรับการใช้งานทางอุตสาหกรรมจำเป็นต้องประเมินปัจจัยการออกแบบที่สำคัญเพื่อให้มั่นใจในความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือตลอดอายุการใช้งานของอุปกรณ์ มาสำรวจปัจจัยเหล่านี้โดยละเอียด:

ช่วงอุณหภูมิ

ช่วงอุณหภูมิการทำงานของกระบวนการเป็นหนึ่งในเกณฑ์ที่สำคัญที่สุดในการเลือกเครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรมผู้ผลิตเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรมเช่น GNEE ปฏิบัติตามโปรโตคอล ASME ที่ควบคุมการจัดอันดับวัสดุในระดับอุณหภูมิที่แตกต่างกัน เครื่องแลกเปลี่ยนความร้อนของ GNEE ทำงานได้อย่างมีประสิทธิภาพที่อุณหภูมิต่างๆ ขึ้นอยู่กับการใช้งาน

ระดับความดัน

ความสามารถในการรับแรงดันของเครื่องแลกเปลี่ยนความร้อน-ต้องเหมาะสมกับแรงดันใช้งานสูงสุดของการใช้งาน ผลิตภัณฑ์ของ GNEE ปฏิบัติตามรหัสภาชนะรับความดันสากล เช่น ASME, ISO ฯลฯ เพื่อให้มั่นใจในความปลอดภัย เครื่องแลกเปลี่ยนเปลือกและท่อส่วนใหญ่จาก GNEE สามารถทนแรงดันได้สูงถึง 30 บาร์ ขึ้นอยู่กับประเภทและขนาด

วัสดุก่อสร้าง

ปัจจัยต่างๆ เปลี่ยนแปลงการเลือกใช้วัสดุสำหรับการผลิต และมักจะแตกต่างจากเป้าหมายหลัก เช่น:

• ความต้านทานการกัดกร่อน
• การนำไฟฟ้า
• ความเครียดและการต้านทานการแตกร้าว
• ง่ายต่อการจัดการและการผลิต
• จุดหลอมเหลว
• ค่าใช้จ่าย

ขึ้นอยู่กับคุณสมบัติของของเหลวที่ใช้ ความต้านทานการกัดกร่อนเป็นสิ่งสำคัญ ในฐานะผู้ผลิตเครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรมที่โดดเด่น GNEE นำเสนอวัสดุที่ทนต่อการกัดกร่อน-ได้หลากหลาย รวมถึงเหล็กกล้าคาร์บอน สแตนเลส ฮาสเตลลอย โมเนล ไทเทเนียม แทนทาลัม ฯลฯ วัสดุเหล่านี้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับความเค็ม สารเคมี กรด โซดาไฟ อุณหภูมิที่สูงมาก และสภาวะการแช่แข็ง

ประสิทธิภาพเชิงความร้อน

ขนาดและราคาที่ต้องการของเครื่องแลกเปลี่ยนความร้อนส่วนใหญ่จะถูกกำหนดโดยอัตราการถ่ายเทความร้อนและประสิทธิภาพ แม้ในการใช้งานที่ซับซ้อนที่เกี่ยวข้องกับการกำหนดค่าแบบมัลติพาสหรือหน้าที่การเปลี่ยนเฟส การออกแบบที่กะทัดรัดขั้นสูงบางรุ่นมักจะบรรลุประสิทธิภาพเชิงความร้อนมากกว่า 90% บางรุ่นถูกกำหนดให้เป็น ASME 'K' เพื่อรับประกันประสิทธิภาพเชิงความร้อน

รอยเท้า

พื้นที่ติดตั้งที่มีอยู่จะกำหนดประเภทของตัวแลกเปลี่ยนความร้อน - เปลือก-และ-ท่อ ขนาดกะทัดรัด หรือพื้นผิวแบบขยาย วิศวกรของ GNEE ปรับการออกแบบให้มีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้ โดยไม่สูญเสียความสามารถในการถ่ายเทความร้อนหรือการควบคุมแรงดัน นอกจากนี้ ยังมีการออกแบบโมดูลาร์หลาย-ผ่านที่สามารถรองรับพื้นที่จำกัดได้

ความง่ายดายในการทำความสะอาด

เมื่อเวลาผ่านไป การกัดกร่อนและตะกรันจะลดประสิทธิภาพการถ่ายเทความร้อน ทำให้จำเป็นต้องทำความสะอาดเป็นระยะ จำเป็นอย่างยิ่งที่จะต้องมองหาผู้ผลิตเครื่องแลกเปลี่ยนความร้อนที่ออกแบบอุปกรณ์จำนวนมากที่มีส่วนหัวด้านล่างที่ระบายได้และชุดท่อแบบถอดได้ เพื่อ-การทำความสะอาดกลไกหรือ CIP บนไซต์งานอย่างตรงไปตรงมา เพื่อคืนประสิทธิภาพการถ่ายเทความร้อน

การเปรอะเปื้อนและการบำรุงรักษา

การเปรอะเปื้อนเป็นสิ่งสำคัญที่ต้องจดจำในขณะที่เลือกอุปกรณ์จากซัพพลายเออร์เครื่องแลกเปลี่ยนความร้อนที่เชื่อถือได้ ในระหว่างการปฏิบัติงาน ของเหลวที่เกี่ยวข้องและสภาพแวดล้อมอาจทำให้เกิดการเปรอะเปื้อน ซึ่งเป็นการก่อตัวของวัสดุที่ไม่ต้องการสะสมบนพื้นผิวการถ่ายเทความร้อนในระหว่างกระบวนการทำความร้อนและความเย็น แบ่งออกเป็นสี่ประเภท: การห่อหุ้ม การตกตะกอน ตะกอน และการเติบโตทางชีวภาพ ความเร็วของของไหล อุณหภูมิ เคมี และวัสดุในการผลิตเป็นปัจจัยสำคัญสี่ประการที่มีส่วนสำคัญในการเปรอะเปื้อน

การเปรอะเปื้อนจะนำไปสู่การทำความสะอาดและบำรุงรักษาเพิ่มขึ้น ดังนั้น ขณะออกแบบตัวแลกเปลี่ยนความร้อนของคุณ อย่าลืมอธิบายข้อกำหนด กระบวนการ และสิ่งอื่น ๆ ทั้งหมดโดยละเอียด เพื่อให้ผู้ผลิตตัวแลกเปลี่ยนความร้อนสามารถออกแบบและเลือกวัสดุสำหรับการผลิตได้อย่างเหมาะสม

มีเครื่องแลกเปลี่ยนความร้อนหลายประเภทสำหรับงานอุตสาหกรรม ต่อไปนี้คืออุปกรณ์ประเภทต่างๆ ที่จัดหาโดยผู้ผลิตเครื่องแลกเปลี่ยนความร้อนในอินเดีย:

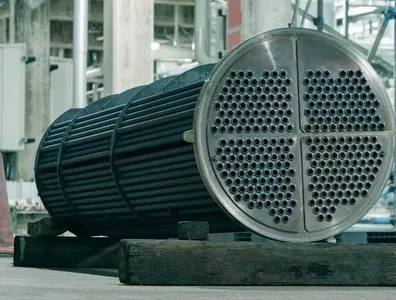

เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ

เนื่องจากการออกแบบที่ปรับเปลี่ยนได้ นี่จึงเป็นหนึ่งในประเภทเครื่องแลกเปลี่ยนความร้อนที่ใช้กันอย่างแพร่หลายมากที่สุดในอุตสาหกรรมกระบวนการต่างๆ ประกอบด้วยเปลือกทรงกระบอกที่มีทางเดินหลายท่อที่มีท่อมัดรวม ความร้อนจะถูกส่งผ่านระหว่างเปลือกและทางเดินเมื่อมีของเหลวไหลผ่าน GNEE หนึ่งในซัพพลายเออร์เครื่องแลกเปลี่ยนความร้อนรายใหญ่ที่สุด ผลิตหน่วยเปลือกและท่อขนาดใหญ่ในรูปแบบต่างๆ เพื่อรองรับหน้าที่ระบายความร้อนต่างๆ ตั้งแต่ 5 kW ถึง 100 MW

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อลูกฟูก

เครื่องแลกเปลี่ยนความร้อนแบบลูกฟูกเป็นรูปแบบที่คุ้มค่า-ของเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อ เครื่องแลกเปลี่ยนความร้อนแบบท่อลูกฟูกประกอบด้วยท่อลูกฟูก ซึ่งเป็นท่อที่มีร่องเกลียวซึ่งได้มาจากท่อธรรมดาโดยการขึ้นรูปเย็น จำนวนการสตาร์ทของเกลียวสามารถปรับแต่งได้พร้อมกับมุมเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนและประสิทธิภาพ ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดประการหนึ่งของตัวแลกเปลี่ยนความร้อนแบบท่อลูกฟูก ซึ่งทำให้ซัพพลายเออร์ตัวแลกเปลี่ยนความร้อนเป็นที่ต้องการอย่างมาก ก็คือความปั่นป่วนของของไหลที่เพิ่มขึ้นเมื่อไหลจากท่อด้านใน การไหลเชี่ยวในตัวแลกเปลี่ยนความร้อนเหล่านี้สามารถเกิดขึ้นได้แม้ว่าจะมีเลขเรย์โนลด์สต่ำก็ตาม

ท่อคู่

เครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรมแบบท่อคู่-หรือ-ท่อคู่เหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่มีการดำเนินงานเกี่ยวกับการใช้งาน-แรงดันสูงและอุณหภูมิสูง- เนื่องจากสามารถขยายได้และมีโครงสร้างที่มั่นคง โดยทั่วไปจะใช้ในการไหลทวนซึ่งจำเป็นต้องมีทิศทางการไหลตรงกันข้าม ประกอบด้วยท่อที่มีสิ่งกีดขวางสื่อกลางซึ่งป้องกันไม่ให้ทั้งของเหลวที่ไหลและท่อที่อยู่ติดกันสร้างรูปร่างวงแหวน มีการใช้ในกรณีที่ตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อไม่มีการถ่ายเทความร้อนที่จำเป็น และใช้แบบอนุกรมหรือขนานเพื่อเพิ่มอุณหภูมิ

ยู-ทูป

เครื่องแลกเปลี่ยนความร้อนแบบท่อ AU- คือเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อชนิดหนึ่งที่ใช้ในเครื่องจักรปิโตรเลียมและเคมี ส่วนประกอบหลักหลักของตัวแลกเปลี่ยนความร้อนแบบท่อ U- คือกล่องท่อ เคส และมัดท่อ ท่อ U- มีการขยายตัวได้ไม่จำกัด โดยสามารถถอดมัดท่อออกเพื่อทำความสะอาดได้ และยังสามารถมัดท่อขนาดเล็ก-ถึง-ได้ด้วย รูปร่าง U- คำนึงถึงความเครียดจากความร้อนและใช้ปริมาตรน้อยกว่าตัวแลกเปลี่ยนความร้อนแบบท่อตรงเล็กน้อย ยิ่งไปกว่านั้น ยังให้การสูญเสียแรงดัน-ต่ำเท่านั้นในระหว่างกระบวนการ

ท่อครีบ – แบบเกลียวและแบบยาว

เครื่องแลกเปลี่ยนความร้อนแบบท่อแบบครีบประกอบด้วยท่อแบบครีบ ซึ่งเป็นชุดของท่อที่มีการเพิ่มครีบที่ด้านนอกเพื่อเพิ่มพื้นที่สัมผัสกับของไหลเพื่อแลกเปลี่ยนความร้อนระหว่างของไหลภายในท่อและของไหลที่อยู่นอกท่อ

ท่อครีบมีสองประเภท:

• ลาน –ท่อครีบแบบเฮลิคอลมีครีบพันรอบโต๊ะเป็นเกลียว ทำให้เกิดรูปทรงเกลียว นอกจากการเพิ่มพื้นที่ผิวแล้ว รูปแบบเกลียวยังสร้างความปั่นป่วนเพื่อเพิ่มการถ่ายเทความร้อน และได้รับการออกแบบให้ทำงานในสภาวะที่ไม่เอื้ออำนวย
• ตามยาว –ท่อครีบตามยาวมีครีบหรือสันตามยาวทอดยาวไปตามด้านนอกของท่อ ครีบเหล่านี้จะเพิ่มพื้นที่ผิวของท่อ ช่วยเพิ่มการถ่ายเทความร้อนโดยรวมระหว่างของเหลว

มัดหัวลอย

เครื่องแลกเปลี่ยนความร้อนแบบมัดหัวลอยเป็นอีกรุ่นหนึ่งของเครื่องแลกเปลี่ยนความร้อนแบบท่อซึ่งมีการรวมแผ่นท่อเป็นอิสระจากกัน และสามารถเคลื่อนที่ได้อย่างอิสระภายในเปลือก มีความต้านทานต่อความเครียดจากความร้อนและความเหนื่อยล้า เป็นหนึ่งในเครื่องแลกเปลี่ยนความร้อนที่ดีที่สุดจากผู้ผลิตเครื่องแลกเปลี่ยนความร้อน เนื่องจากใช้ในการใช้งานที่อุณหภูมิระหว่างท่อและเปลือกสูง ทำให้เกิดปัญหาการขยายตัว อย่างไรก็ตาม มีค่าใช้จ่ายสูงมาก

ประเภทปิ่นปักผม

เครื่องแลกเปลี่ยนความร้อนแบบกิ๊บมีการออกแบบที่มีประสิทธิภาพมากที่สุดรูปแบบหนึ่งสำหรับการใช้งานที่ต้องการอุณหภูมิข้าม (อุณหภูมิทางออกของของเหลวร้อนต่ำกว่าอุณหภูมิของของเหลวเย็น) เนื่องจากมีเพียงไม่กี่ส่วนและพื้นที่ผิวน้อยกว่า พวกเขาใช้การไหลสวนทาง-ที่แท้จริง เพื่อเพิ่มความแตกต่างของอุณหภูมิระหว่างของเหลวด้านข้างของเปลือก-และท่อ-

การทำความเข้าใจปัจจัยสำคัญ เช่น อุณหภูมิและความดันในการทำงาน วัสดุก่อสร้าง ข้อกำหนดด้านประสิทธิภาพ และข้อจำกัดด้านพื้นที่ เป็นสิ่งจำเป็นสำหรับการเลือกเครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรมที่เหมาะสมที่สุด GNEE l หนึ่งในผู้ผลิตเครื่องแลกเปลี่ยนความร้อนชั้นนำในอินเดีย ออกแบบและสร้างโซลูชันเครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรมที่ปรับแต่งตามเกณฑ์และมาตรฐานสากล

ในฐานะบริษัทที่ได้รับการรับรอง ASME 'U' GNEE ให้คำปรึกษาจากผู้เชี่ยวชาญเพื่อช่วยเหลือคุณในการเลือกเครื่องแลกเปลี่ยนความร้อนที่เหมาะสมที่สุดสำหรับความต้องการของกระบวนการของคุณ ติดต่อทีมงานของเราทันทีเพื่อหารือเกี่ยวกับความต้องการและข้อกำหนดเฉพาะของโครงการของคุณสำหรับโซลูชันเครื่องแลกเปลี่ยนความร้อน

สอบถามราคา HX

คุณสามารถติดต่อเราได้โดยตรงเพื่อขอรับแผนข้อกำหนดที่กำหนดเอง ซึ่งช่วยให้คุณตรงกับความต้องการในการผลิตหรือกระบวนการได้อย่างแม่นยำเกี่ยวกับขนาดเฉพาะ อัตราแรงดัน มาตรฐานความต้านทานการกัดกร่อน และพารามิเตอร์ประสิทธิภาพการถ่ายเทความร้อนของเครื่องแลกเปลี่ยนความร้อน
