กฎ 10 13 สำหรับตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อคืออะไร

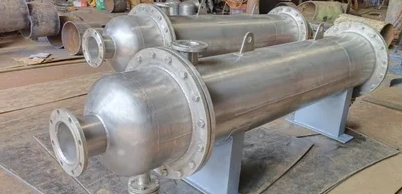

 กฎ 10/13 ให้คำแนะนำในการกำหนดแรงกดดันในการออกแบบเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ

กล่าวง่ายๆ ก็คือ ช่วยให้มั่นใจได้ว่าแรงดันการออกแบบของด้านข้างที่มีแรงดันต่ำกว่า (ไม่ว่าจะเป็นด้านเปลือกหรือด้านท่อ) จะถูกตั้งค่าไว้ที่อย่างน้อย 10/13 ของความดันการออกแบบของด้านข้างที่มีแรงดันสูงกว่า

 เหตุใดกฎ 10/13 จึงมีความสำคัญ

กฎนี้มีบทบาทสำคัญในการรับรองความปลอดภัยและประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อน ด้วยการยึดมั่นในหลักการนี้ เราจะลดความเสี่ยงของความเสียหายทางกลให้เหลือน้อยที่สุด โดยเฉพาะอย่างยิ่งในระหว่างเหตุการณ์ที่ไม่คาดคิด เช่น การแตกของท่อ

 ตัวอย่าง: พิจารณาข้อมูลการออกแบบสำหรับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ โดยที่ความดันการออกแบบด้านเปลือกคือ 34 บาร์ก และความดันการออกแบบด้านท่อคือ 43 บาร์ก หากท่อแตก เปลือกจะพบกับแรงดัน 43 บาร์ก

เชลล์สามารถทนต่อแรงกดดันได้หรือไม่? ใช่มันสามารถทำได้ เปลือกได้รับการทดสอบไฮโดรเทสที่ 1.3 × 34 barg=44.2 barg ดังนั้น ความดันการออกแบบเปลือกควรเป็น 10/13 ของแรงดันใช้งานสูงสุดที่อนุญาต (MAWP) ของด้านข้างท่อ

ในกรณีนี้ 10/13 × 43.7=33.6 barg (ปัดเศษขึ้นเป็น 34)

การทดสอบพลังน้ำ: หลังจากสร้างภาชนะรับความดันหรือเครื่องแลกเปลี่ยนความร้อนแล้ว จะทำการทดสอบอุทกสถิต การทดสอบนี้ประเมินความสมบูรณ์ของอุปกรณ์โดยการเติมน้ำและใช้แรงดัน

แรงดันทดสอบ: ASME VIII Div 1 ระบุว่าแรงดันทดสอบต้องมีอย่างน้อย 1.3 เท่าของ MAWP

บทสรุป:ค่า 10/13 ช่วยให้มั่นใจได้ว่าแม้ว่าความดันที่ด้านล่างจะเพิ่มขึ้นเพื่อให้ตรงกับด้านที่สูงกว่า แต่จะไม่เกินขีดจำกัดแรงดันทดสอบ

อีกวิธีหนึ่งในการรับรองความปลอดภัยของระบบสามารถทำได้โดยการติดตั้งระบบวาล์วระบายแรงดันที่ด้านแรงดันด้านล่าง
