ความแตกต่างระหว่างแปหลังคาและผนังสำหรับอาคารเหล็ก

ในการก่อสร้างโครงสร้างเหล็กแปเป็นส่วนโครงรองที่รองรับการหุ้มหลังคาและผนัง อาจดูไม่น่าประทับใจเท่าโครงเหล็กหลัก แต่มีความสำคัญต่อความสมบูรณ์ของโครงสร้าง ความเสถียร และประสิทธิภาพ-ในระยะยาวของโครงสร้างอาคารแปหลังคาและแปผนัง (ขอบผนัง) อาจใช้ตระกูลชื่อเดียวกัน แต่หน้าที่ของพวกมัน - กำหนดโดยตำแหน่งและสภาพแวดล้อมในการโหลด - นั้นแตกต่างกันโดยพื้นฐาน

จากความแตกต่างด้านการทำงานพื้นฐานเหล่านี้ ในฐานะซัพพลายเออร์โครงสร้างเหล็กระดับมืออาชีพ เรานำเสนอโซลูชั่นแปแบบครบวงจรที่ครอบคลุมทั้งระบบหลังคาและผนัง พร้อมด้วยการสนับสนุนที่ปรับแต่งได้และคำแนะนำในการเลือก ซึ่งออกแบบมาเพื่อตอบสนองความต้องการโหลดภายใต้เงื่อนไขการบริการต่างๆ นอกจากนี้ บทความนี้จะแจกแจงความแตกต่างที่สำคัญระหว่างแปหลังคาและขอบผนังอย่างเป็นระบบ และวิธีการเลือกอย่างเหมาะสม เพื่อให้มั่นใจว่าส่วนประกอบรองแต่ละตัวจะทำงานได้อย่างเหมาะสมในตำแหน่งโครงสร้างเฉพาะของมัน

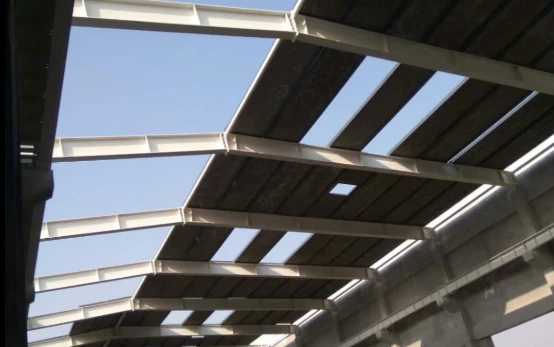

แปหลังคาเหล็กเป็นส่วนรับน้ำหนักรองที่สำคัญ-ในระบบหลังคาของอาคารโครงสร้างเหล็ก โดยทั่วไปจะติดตั้งในแนวนอนและตั้งฉากกับโครงเหล็กหลัก หน้าที่หลักคือการรองรับแผงหลังคาและถ่ายโอนและกระจายน้ำหนักหลังคาไปยังโครงเหล็กหลักอย่างมีประสิทธิภาพ ทำให้มั่นใจถึงเสถียรภาพและความปลอดภัยของระบบหลังคาโดยรวม

ฟังก์ชั่นหลัก

 การสนับสนุนและการถ่ายโอนโหลด:รองรับแผงหลังคาโดยตรง (เช่น เหล็กแผ่นลูกฟูก แผงแซนวิช) และถ่ายโอนน้ำหนักหลังคาต่างๆ (โหลดตาย โหลดจริง โหลดลม) ไปยังโครงเหล็กหลัก ป้องกันแรงเฉพาะที่มากเกินไป

 การกระจายโหลด:โดยการลดช่วงของแผงหลังคาลง โหลดจะกระจายเท่าๆ กัน ลดการเสียรูปของแผง

 การเชื่อมต่อและการแก้ไข:ให้การสนับสนุนแผงหลังคาอย่างมั่นคง ยึดแน่นกับโครงสร้างเหล็กหลัก และป้องกันการเคลื่อนตัวหรือการเสียรูป



การใช้งาน

ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม โกดัง สนามกีฬา วิลล่าโครงสร้างเหล็กเบา และอาคารโครงสร้างเหล็กขนาดใหญ่-ช่วงและหนัก-อื่นๆ

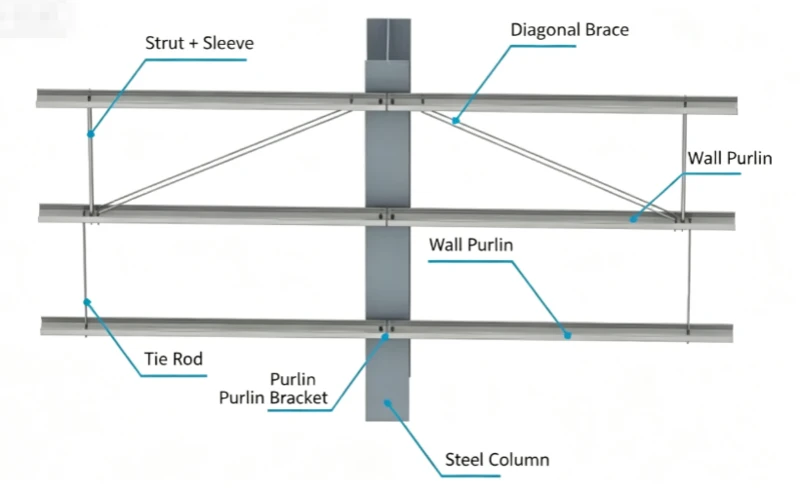

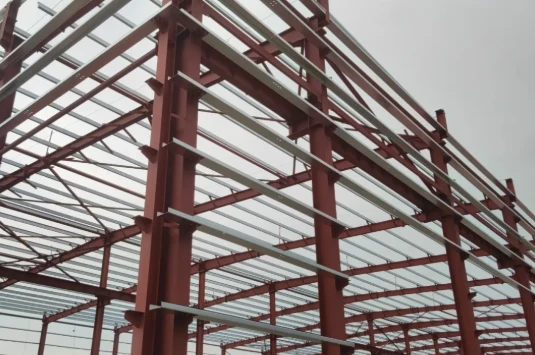

โครงผนังเหล็กเป็นส่วนรับน้ำหนักรอง-ที่ใช้ในระบบหุ้มผนังของอาคารโครงสร้างเหล็ก ติดตั้งในแนวนอนระหว่างพื้นผิวผนัง โดยส่วนใหญ่จะต้านทานแรงลมด้านข้างและถ่ายเทน้ำหนักไปยังโครงสร้างหลัก ในขณะเดียวกันก็ให้การสนับสนุนเสริมสำหรับแผ่นผนัง

ฟังก์ชั่นหลัก

 ต้านทานแรงดันลมด้านข้าง:เส้นรอบวงผนังรับแรงดันบวกหรือแรงดูดลบที่เกิดจากลมบนพื้นผิวผนัง-ซึ่งเป็นภาระการออกแบบที่ควบคุม โดยส่วนใหญ่จะสร้างโมเมนต์การโค้งงอในแนวนอนและแรงเฉือน

 แบกผนังบางส่วนด้วยตนเอง-น้ำหนัก:รองรับน้ำหนักแนวตั้งของแผ่นผนังและอุปกรณ์เสริม แม้ว่าโดยทั่วไปแล้วขนาดจะน้อยกว่าผลกระทบของแรงลมก็ตาม

 การถ่ายโอนโหลด:ถ่ายเทแรงลมด้านข้างและแรงแนวตั้งบางส่วนไปยังโครงเหล็กหลัก (เสา) หรือเสาลมได้อย่างมีประสิทธิภาพ โดยรักษาเสถียรภาพโดยรวมของโครงสร้างผนัง



การใช้งาน

ใช้เพื่อรองรับผนังเหล็กแผ่นลูกฟูกหรือผนังแผงแซนวิชขนหินของโรงงานและโกดัง เหมาะอย่างยิ่งสำหรับอาคารอุตสาหกรรมที่มีระยะห่าง-ช่วง คอลัมน์ใหญ่- ขนาดใหญ่ รวมถึงโรงปฏิบัติงานเครื่องจักรที่ต้องรับแรงสั่นสะเทือนของเครน

กังวลเกี่ยวกับการปฏิเสธโครงการเนื่องจากการไม่ปฏิบัติตามโค้ดท้องถิ่น-ใช่ไหมติดต่อเราสำหรับการเลือกแปฟรีและแผ่นคำนวณโครงสร้างแบบเต็มที่ตรงตามมาตรฐาน ASTM/BS

แปหลังคา: โหลดแนวตั้ง + การยกลม

แปหลังคาได้รับการออกแบบมาเพื่อการขนย้ายเป็นหลักโหลดแนวตั้งจากระบบหลังคาด้านบนขณะยังต้านทานยกลม. ผลงานการบรรทุกประกอบด้วย:

กล่าวโดยสรุป แปหลังคาทำงานภายใต้สถานะการรับน้ำหนักรวมของ "การรับน้ำหนักตามแรงโน้มถ่วง" และ "ความต้านทานการยกตัวของลม"

แปผนัง (Girts): แรงดันลมในแนวนอนครอบงำ

แปผนังส่วนใหญ่จะต้านทานแรงลมในแนวนอนทำหน้าที่บนพื้นผิวผนังและถ่ายโอนไปยังเสาหลัก การแต่งหน้าโหลดของพวกเขา:

ดังนั้นงานหลักของขอบผนังคือ "ความต้านทานการโค้งงอ" และ "ความต้านทานแรงเฉือน" โดยส่วนใหญ่จะต้านทานแรงในแนวนอนที่กระทำต่อพื้นผิวผนัง

ตารางเปรียบเทียบที่ครอบคลุม

ไม่แน่ใจว่าจะคำนวณความจุแปต่อหิมะหรือพายุไต้ฝุ่นที่รุนแรงได้อย่างไรใช่ไหมปรึกษาวิศวกรของเราสำหรับโซลูชันเสริมแรงต้าน-การโก่งงอและข้อเข่า-ที่ได้รับการปรับปรุงประสิทธิภาพ

ความแตกต่างประเภทส่วน

ความแตกต่างทางโครงสร้างที่สำคัญ

 แปหลังคา

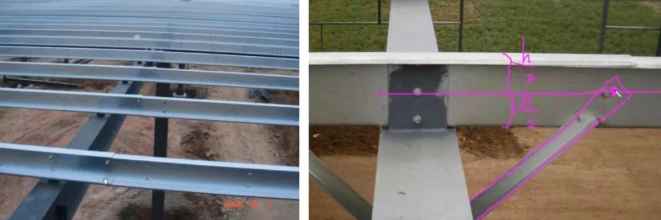

การเชื่อมต่อรั้งเข่า:เพื่อป้องกันความไม่มั่นคงของแปหลังคาภายใต้แรงดูดลม โดยทั่วไปจะติดตั้งอุปกรณ์พยุงเข่าระหว่างหน้าแปลนแปด้านล่างและหน้าแปลนด้านล่างของคานเหล็ก อุปกรณ์พยุงเข่าทำหน้าที่เป็นจุดพยุงด้านข้างสำหรับหน้าแปลนรับแรงอัดของคานเหล็ก ในขณะที่ตัวมันรองรับด้วยแป ทำให้เกิดระบบเสริมแรงซึ่งกันและกันนี่เป็นลักษณะโครงสร้างที่โดดเด่นอย่างมาก ซึ่งทำให้แปหลังคาแตกต่างจากขอบผนัง

ระบบแซกร็อด:เพื่อลดการโค้งงอของแปด้านข้างตามทิศทางความลาดเอียงของหลังคา (เช่น อัตราส่วนความเรียวมากเกินไปเกี่ยวกับแกนอ่อน) จึงมีการติดตั้งเหล็กเส้นหย่อน (โดยทั่วไปคือเหล็กเส้นกลม) และเหล็กเส้นทแยงมุมเพื่อสร้างระบบรองรับที่มั่นคง ต้องติดตั้งคานย้อยทแยงมุมระหว่างแปใกล้สันเขาและชายคาเพื่อถ่ายเทแรงลมหน้าจั่วไปยังระบบค้ำยันหลังคา

 เกิร์ตผนัง

การประสานงานกับเสาลม (เสากรอบผนัง):เมื่อความสูงของผนังหรือแรงลมมีความสำคัญ ระบบรั้วบริสุทธิ์อาจไม่เพียงพอ ทำให้เสาลมต้องแบ่งรับน้ำหนักด้านข้าง คานผนังสามารถใช้เป็นคานต่อเนื่องที่รองรับระหว่างเสาลมและเสาโครงเหล็กหลัก

การจัดเรียงแซกร็อด:เส้นรอบวงของผนังในทำนองเดียวกันต้องใช้แท่งหย่อนเพื่อลดความยาวที่มีประสิทธิภาพในทิศทางแนวตั้งนอก-ของ-ระนาบ โดยทั่วไปแล้วก้านย้อยจะอยู่ที่ความสูงของรางใกล้กับหน้าแปลนรับแรงอัด (หน้าแปลนด้านในภายใต้แรงดันลม)

การเสริมแรงเปิดประตูและหน้าต่าง:รางเสริมหรือส่วนตัดขวาง-ต้องจัดวางรอบๆ ช่องเปิดเพื่อรองรับเส้นทางการถ่ายโอนน้ำหนักที่เปลี่ยนแปลงซึ่งเกิดจากช่องเปิด

วัสดุและการกัดกร่อน

ทั้งสองประเภทที่ใช้กันทั่วไปQ235 (เทียบเท่า S235) หรือ Q345 (เทียบเท่า S355)เหล็ก. ข้อกำหนดการป้องกันการกัดกร่อนขึ้นอยู่กับสภาพแวดล้อมของอาคาร

อย่างไรก็ตาม,โดยทั่วไปแปหลังคาจะต้องมีการป้องกันการกัดกร่อนสูงกว่ากว่าแปผนัง ทำไม ฉนวนมักวางทับแปหลังคาโดยตรง ทำให้เกิดความเสี่ยงต่อการควบแน่น ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความชื้น - การแปรรูปอาหาร โรงงานสิ่งทอ โกดังเขตร้อน - ความชื้นที่ติดอยู่ภายใต้ฉนวนสามารถเร่งการกัดกร่อนได้อย่างมาก นี่เป็นรายละเอียดที่ซัพพลายเออร์ทั่วไปหลายรายมองข้าม และเป็นรายละเอียดที่ผู้ตรวจสอบบุคคลที่สามในต่างประเทศ-จะจับได้

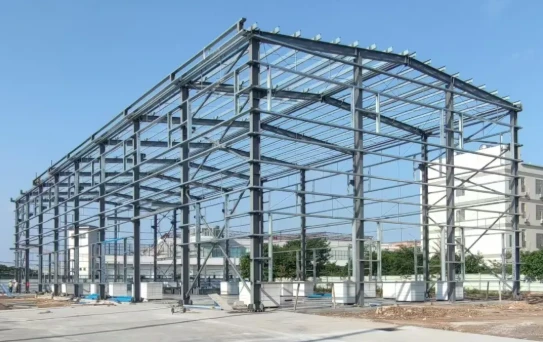

ลำดับการติดตั้ง

แนวปฏิบัติมาตรฐาน: ติดตั้งแปหลังคา เหล็กค้ำมุม และระบบเหล็กรัดก่อนเพื่อสร้างความมั่นคงเชิงพื้นที่ขั้นพื้นฐาน จากนั้นจึงดำเนินการปิดแปผนัง ความแม่นยำในการติดตั้งแปผนังจะกำหนดความเรียบของแผงผนังภายนอกโดยตรง - ซึ่งเป็นสัญญาณคุณภาพที่ผู้ซื้อจากต่างประเทศที่มีประสบการณ์จะตรวจสอบอย่างใกล้ชิด

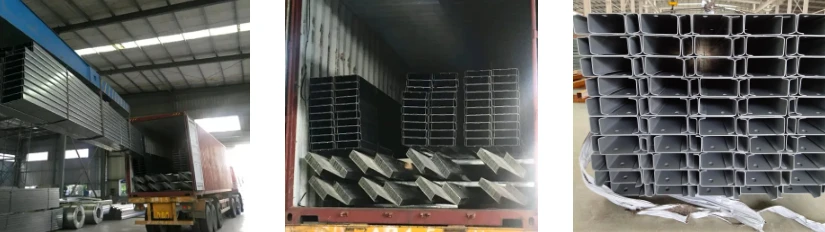

 การรวมกลุ่มที่ปลอดภัย:สายรัดเหล็กอุตสาหกรรมที่แน่นหนาช่วยยึดแปส่วน C- และส่วน Z- ให้อยู่ในตำแหน่ง

 การป้องกันพื้นผิว:ตัวป้องกันมุมและการห่อพลาสติกช่วยป้องกันรอยขีดข่วนและความเสียหายของการเคลือบสังกะสี

 บล็อกตัวเว้นวรรค:มีการวาง Dunnage หรือตัวแยกไม้ไว้ระหว่างมัดเพื่อให้มั่นใจในการเคลื่อนย้ายรถยกได้อย่างปลอดภัย

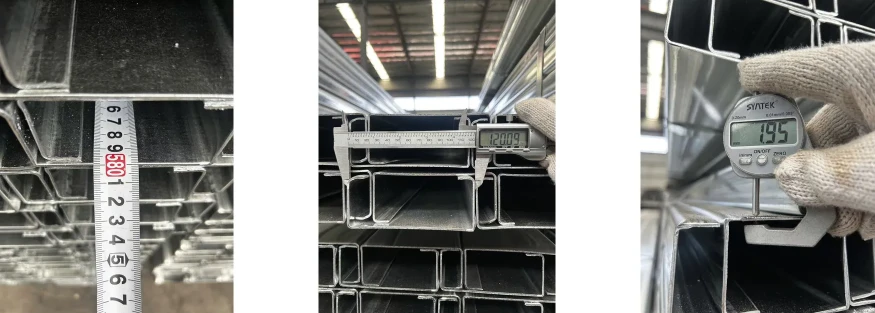

 การติดฉลากที่ชัดเจน:แท็กแสดงความยาว ข้อมูลจำเพาะ และหมายเลขชิ้นส่วนเพื่อความสะดวกใน-การวางซ้อนไซต์

ติดต่อตอนนี้เพื่อรับแปเหล็ก

คำถามที่พบบ่อย:

อะไรคือความแตกต่างที่สำคัญระหว่างขอบผนังและแป?

แปหลังคาใช้เพื่อรองรับแผงหลังคาโลหะ เส้นรอบวงผนังใช้สำหรับยึดผนังโลหะ มีให้เลือกทั้งแบบสแตนเลสหรือสังกะสี และสามารถทาสีและ/หรือเคลือบด้วย ZAM ได้

ใช้แปหลังคาเป็นวงกบผนังสลับกันได้หรือไม่

ไม่ ไม่ใช่โดยตรงเสมอไป: แม้ว่าทั้งคู่จะใช้โปรไฟล์ C หรือ Z แต่ข้อกำหนดทางวิศวกรรมจะแตกต่างกันไป เส้นรอบวงผนังและแปหลังคาได้รับการออกแบบทางวิศวกรรมสำหรับทิศทางการรับน้ำหนักและเกจที่แตกต่างกัน

แปหลังคาและขอบผนังใช้รูปทรงใดบ้าง?

รูปร่าง C- และรูปร่าง Z-: เหล็กขึ้นรูปเย็น-สร้างทั้งสองโปรไฟล์ แป Z- ช่วยให้มีการทับซ้อนกันที่ข้อต่อเพื่อความแข็งแรงอย่างต่อเนื่องบนหลังคา รูปทรง C- ช่วยให้โครงผนังดูสะอาดตา

ใช้แปหลังคาเป็นวงกบผนังสลับกันได้หรือไม่

ไม่ได้โดยตรงเสมอไป แม้ว่าทั้งสองจะเป็นรูปทรงเหล็กขึ้นรูปเย็น- แต่ความหนาตามเกจ รูปแบบการเจาะรู และวิศวกรรมการรับน้ำหนักจะแตกต่างกันไป ขึ้นอยู่กับว่าต้องเผชิญกับแรงโน้มถ่วงในแนวตั้งหรือแรงเฉือนในแนวนอน
